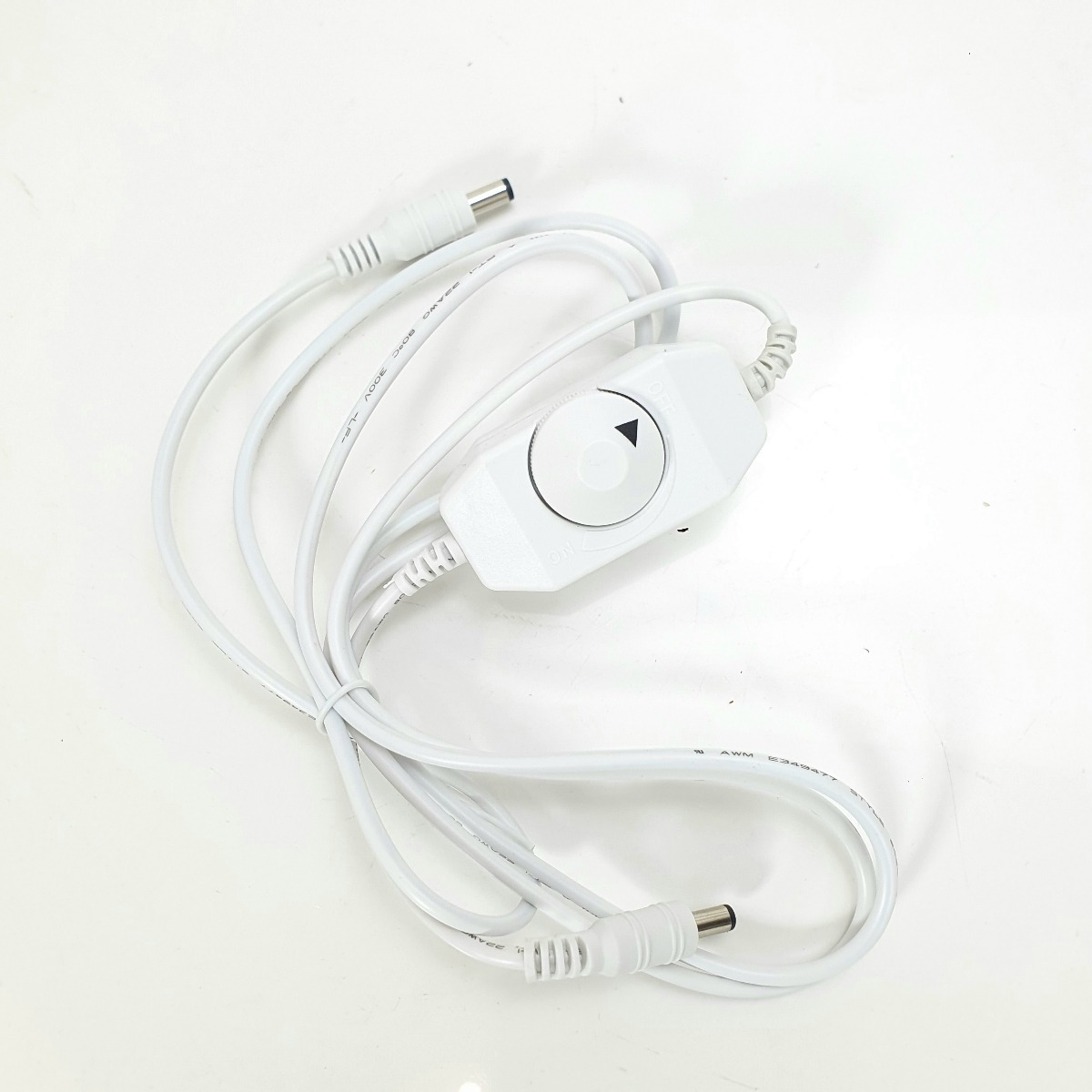

Lacerta PWM Dimmer voor flatfieldbox

Beschrijving

Dimmer voor het regelen van de flatfieldbox

Om een ​​FlatFieldBox (FFB) verlichting voor astronomische camera’s aan te sturen, hebben we een speciale dimmer nodig die de verlichting (LED) in de box betrouwbaar en in fijne gradaties kan dimmen. Omdat LED’s, in tegenstelling tot normale lampen, niet per se dimbaar zijn, gebruik je een truc om de lichtstroom te regelen: je schakelt heel snel aan en uit, je “hakt” het licht in het bereik van (sub) milliseconden op – zo u kunt verschillende lichtintensiteiten reproduceerbaar instellen.

Met deze pulsbreedtemodulatiedimmer kun je precies deze intervallen instellen, want de basishelderheid moet helder genoeg zijn om camera’s goed te verlichten in combinatie met een smalbandfilter, maar deze moet ook voldoende gedimd worden zodat het “lichtframe” ook een acceptabele belichtingstijd (niet te kort!) heeft.

De hoge frequentie van 24 kHz (= 24.000 keer per seconde aan-/uitschakelen) is nodig om te voorkomen dat het licht flikkert en om te garanderen dat de intensiteit op alle flatfield-opnamen uniform is.

Technische data Lacerta PWM Dimmer voor flatfieldbox

• Ingang: 5,5/2,1 mm cilinderconnector (let op de polariteit: midden positief)
• Uitgang: RCA- of RCA-stekker (let op polariteit: midden positief)
• LET OP: Sluit de dimmer op de juiste manier aan, anders dimt hij niet – het kabeluiteinde met de RCA (chinch) stekker is de UITGANG naar de flatfield box
• Frequentie: meer dan 24 kHz
• Maximale stroom: 4A
• Ingangsspanningsbereik: 12V DC
• Kabellengte: met extra kabel 155 cm (meegeleverd)
• Gewicht: 130 gram

Er kunnen RCA- en 5,5/2,1 mm-stekkers worden gebruikt

Vanwege de verschillende FlatFieldBox (FFB) fabrikantspecificaties bieden wij een combinatieoplossing: zowel RCA-RCA als 5,5/2,1 – 5,5/2,1mm aansluiting is mogelijk. Totale lengte van de aangesloten kabels (inclusief de dimmerunit) bedraagt ​​circa 230cm.

INVOER:

Wij adviseren een minimale spanning van meer dan 6V, normaal gesproken wordt 12V gelijkstroom gebruikt. Let op de polariteit: CENTER POSITIVE (EU-norm). Bij gebruik van een zelfgemaakte of Japanse voeding kan een eventuele omgekeerde polariteit de dimmer kapot maken. Er wordt een vrouw-vrouw-connector meegeleverd als de stroombron een mannelijke 5,5/2,1-stekker heeft.

UITGANG:

Het kabeluiteinde met RCA (Chinch) stekker is de OUTPUT, hier wordt de gedimde gelijkstroom uitgevoerd voor de FlatFieldBox. Hier kunt u de RCA-5521-kabel voor de Lacerta-flatbox aansluiten en vervolgens op de FFB aansluiten. Houd er rekening mee dat door de extreem hoge frequentie van 24 Hz andere accessoires zoals ventilatoren, motoren, verwarmingshulzen of verwarmde dauwkappen mogelijk te weinig stroom verbruiken en niet goed functioneren.

GEBRUIK VAN EXTRA ACCESSOIRES:

Voor diverse combinatiemogelijkheden worden een verlengkabel met 5,5/2,1 mm en RCA-stekker en een 5,5/2,1 mm negatief-negatief converter meegeleverd. Dit betekent dat de dimmer compatibel is met vrijwel alle platte dozen op de markt. Voor de Lacerta FFB heb je de negatief-negatief converter niet nodig. Verwar bij het leveren van stroom de INPUT- en OUTPUT-kanten niet!

Veelgemaakte foute – vermijd alstublieft het volgende:

1. Als de dimmer in de tegenovergestelde richting wordt gemonteerd, kan deze niet dimmen, maar zal de FlatFieldBox niet beschadigen. Als je merkt dat je geen dimeffect kunt creëren en/of de FlatFieldBox blijft branden, ook al staat de dimmer uit, dan heb je de dimmer hoogstwaarschijnlijk verkeerd ingebouwd. In dit geval kunt u het apparaat gewoon andersom monteren in plaats van het terug te sturen.
2. Als de dimmer de FlatFieldBox helemaal niet aanstuurt, controleer dan de voeding. De dimmer werkt niet onder de 6V INPUT, de aanbevolen spanning is 12V. Let op de polariteit van de INPUT-stekker 5,5/2,1 mm: de pin in het midden is positief! Overspanning en omgekeerde polariteit (zowel ingang als uitgang) kunnen onherstelbare schade veroorzaken en vallen niet onder de garantie.
3. De dimmer is niet waterdicht of sneeuwbestendig. Bescherm hem tegen vocht en mechanische schade! Geknikte kabels, beschadigde behuizingen en vochtgerelateerde storingen vallen niet onder de garantie. Als het sneeuwt, kun je de elektronica in een plastic behuizing stoppen, maar laat ze in geen geval op een veld bedekt met sneeuw of water liggen.
4. Sluit geen dimmer aan op uw stereo-installatie of andere audioapparatuur! Zelfs als de stekkers passen, wil dat nog niet zeggen dat ze voor elkaar bedoeld zijn. U kunt de dimmer of uw dure systeem beschadigen. Onjuist gebruik valt niet onder de garantie.

Levering van de Lacerta PWM Dimmer voor flatfieldbox omvat:

• Lacerta PWM Dimmer voor flatfieldbox
