Hobym Crux 170 HD montering

Hobym observatorium is in 2009 opgericht als publieks observatorium. Eenmaal begonnen kwam het idee om een hoge kwaliteit monteringen te gaan bouwen met een laag eigen gewicht maar hoog draaggewicht.

De grondlegger van het Hobym observatorium, Mr. Injoon Hwang, heeft zelf een lange ervaring in het bekijken en fotograferen van de nachtelijke hemel.  Hij is een van de beroemdste astro-fotografen in Zuid-Korea en publiceerde veel boeken over astrofotografie.

Zijn 30 jaar praktijkervaring inspireerde hem om de CRUX-montering te maken om veel problemen op te lossen die hij met de conventionele equatoriale monteringen had opgedaan.

Harmonic Drive technologie.

Crux monteringen zijn voorzien van Harmonic Drive-technologie. Deze technologie geeft Crux de volgende voordelen ten opzichte van traditionele aandrijfsystemen voor astronomietoepassingen:

• Ze hebben geen speling en daarom is het volgen uiterst nauwkeurig en reageert de montering extreem snel..
• Ze hebben een zeer hoog koppel. Dit maakt het ideaal voor gebruik met alle belastingen. Bijvoorbeeld, de lengte van een refractor vereist normaal gesproken een veel zwaardere montering dan een typische gewichtscapaciteit suggereert.
• De belastinglimieten voor Crux-monteringen gelden voor alle soorten telescopen en ook voor fotografie.

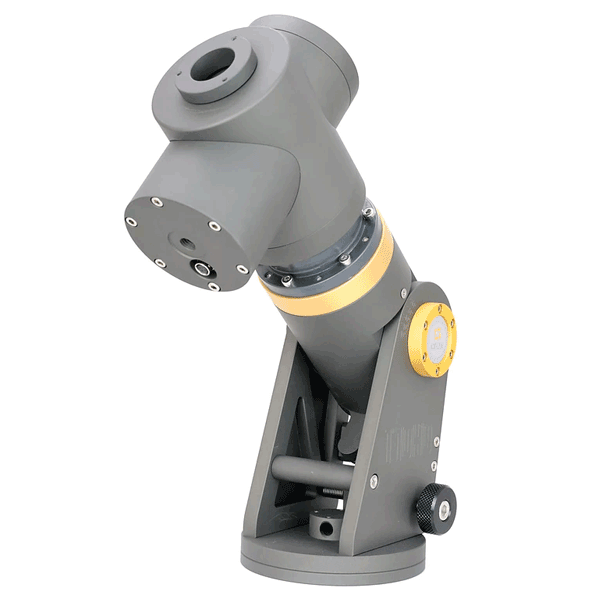

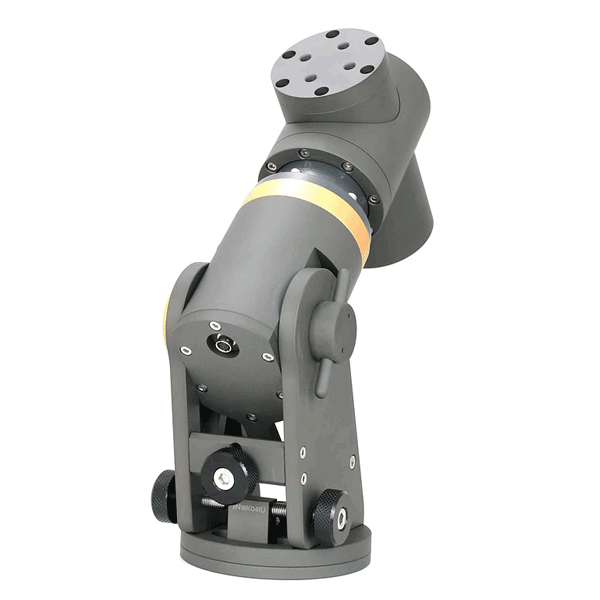

Hobym Crux 170HD montering

Crux 170HD was ons eerste product, het heeft een draagvermogen van 24 kg (met balansgewicht) maar het gewicht van de montering zelf is slechts 5 kg.
Vanwege het lage gewicht en de hoge payload, kan je de montering overal meenemen met je 5 inch refractor of 8 inch Newtonian, SCT of RC met gekoelde CCD-camera.
Hoe is het mogelijk dat zo’n lichte montering zo’n hoog draaggewicht heeft? Dat kom door het Harmonic aandrijfsysteem en het hoge koppel wat hiermee gemoeid is.

Harmonic Drive-motoren reageren zeer snel en reageren daarom onmiddellijk op begeleidingscommando’s. In combinatie met de zero-backlash zorgt dit voor extreem nauwkeurig volgen van de objecten. Er is geen van de hoogfrequente oscillaties die normaal worden geassocieerd met traditionele aandrijfsystemen.
Het hoge koppel van de motor maakt gebruik zonder een contragewicht mogelijk, waardoor het totale gewicht verder wordt verlaagd. Als er een contragewicht wordt toegevoegd, kan de laadcapaciteit aanzienlijk worden verhoogd. Merk op dat dit contragewicht niet wordt gebruikt om de telescoop op de normale manier in evenwicht te brengen. Het helpt het aandrijfsysteem simpelweg en maakt de lading veiliger.

Bediening van de montering

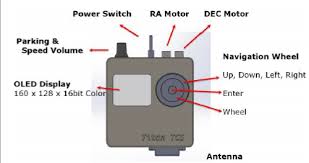

Geleverd met alle Crux-houders is de Titan TCS-controller. Deze controller biedt GOTO-functionaliteit (database met meer dan 12000+ objecten) en alle andere besturingselementen en connectiviteit.
Het is gebaseerd op het LX200-protocol en is dus volledig ASCOM en INDI compatibel
Het biedt ook draadloze connectiviteit in de vorm van Bluetooth, waarbij binnenkort WiFi wordt toegevoegd. Zo is een eenvoudige integratie met Tablet-applicaties zoals Sky Safari mogelijk.

Het zwakke punt van harmonische aandrijving is een periodieke fout, maar dankzij Titan TCS, ontwikkeld voor CRUX, kan de nauwkeurigheid van het volgen en sturen worden gereduceerd en geleverd
Een belangrijke functie van de Crux-montering en TCS-controller is de PEC-training. Hierdoor wordt met behulp van een gidssysteem (zoals PHD2) het aandrijfsysteem getraind. Nadat deze is voltooid (tenzij deze door de gebruiker is gereset), verlaagt de PE van de montering meestal tot +/- 2-5 boogseconden afhankelijk van de welk type montering.
Deze verbeterde fout kan vervolgens worden gecombineerd met auto guiding die meestal leiden tot extreem lage PE-waarden 0,1 boog seconden.

Specificaties van de Hobym Crux 170 HD montering zijn:
