ZWO M54 Camera Tilter

ZWO M54 Camera Tilter maakt het aanpassen van de sensortilt veel eenvoudiger dan voorheen, omdat u de aanpassing aan de achterkant van de camera kunt uitvoeren. U kunt nu enkele aanpassingen maken tijdens de opname, in plaats van de camera van de telescoop te halen.

De ZWO M54 Camera tilter is compatibel met alle ASI2600, 6200 en 2400 camera’s, de EFW 7x50mm en de EFW 7x36mm.

*Let op: De M54-tilter kan niet naast de OAG-L worden gemonteerd (in de richting van telescoop->M54-tilter->OAG-L), let bij gebruik op de 55 mm-backfocus-oplossing.

Hoe installeer ik de M54-tilter?

1. Gebruik een inbussleutel om de drie cilindrische M3-schroeven op de adapter te verwijderen

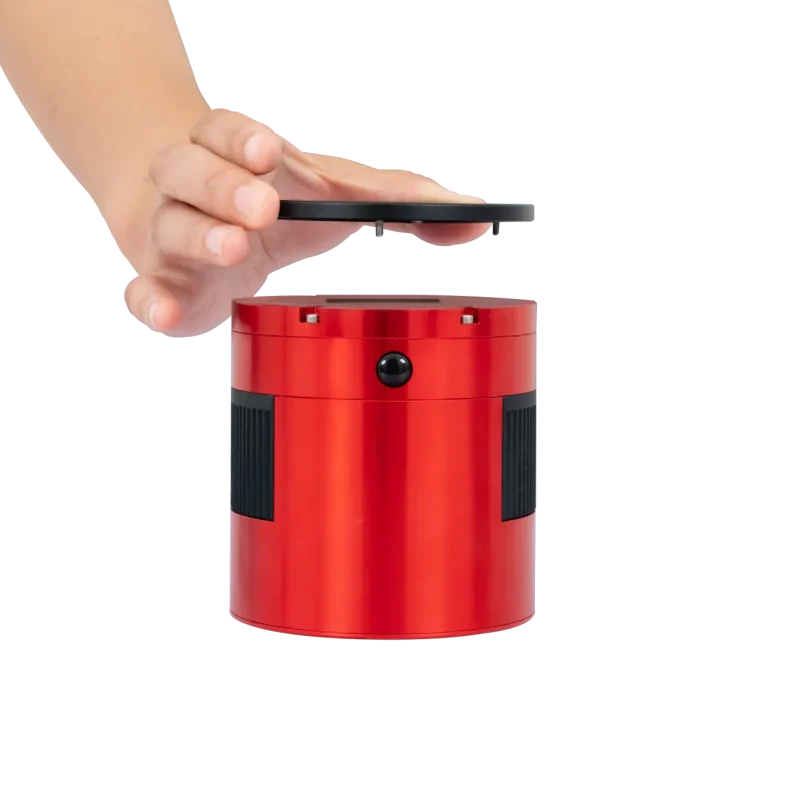

2. Demonteer de sensortiltplaat van de DSO-camera.

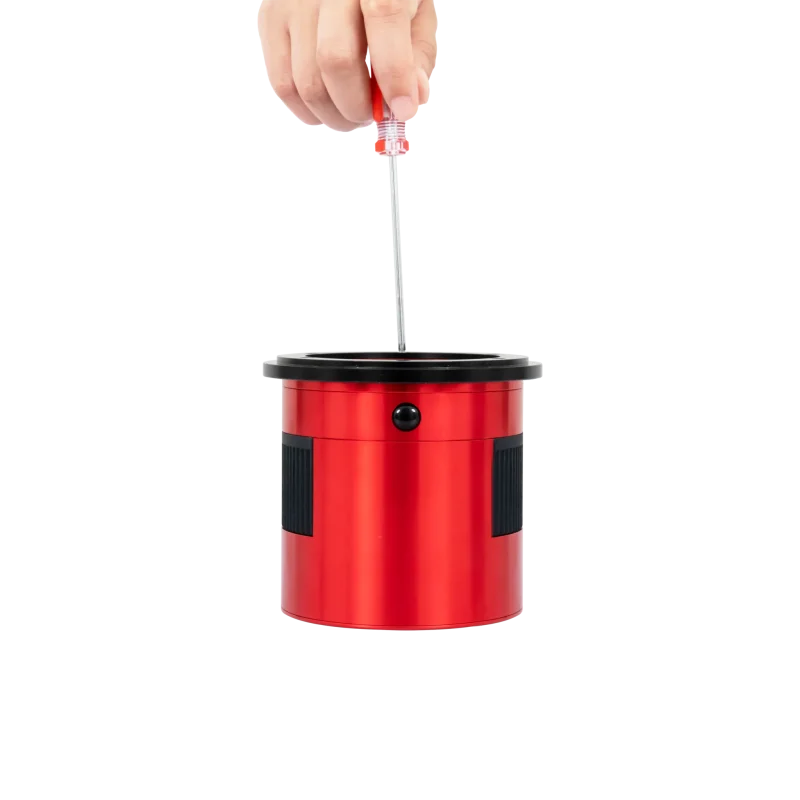

3. Plaats de basis van de M54-Tilter op de gekoelde camera. Bevestig ze met zes 5/6 Phillips-schroeven met platte kop.

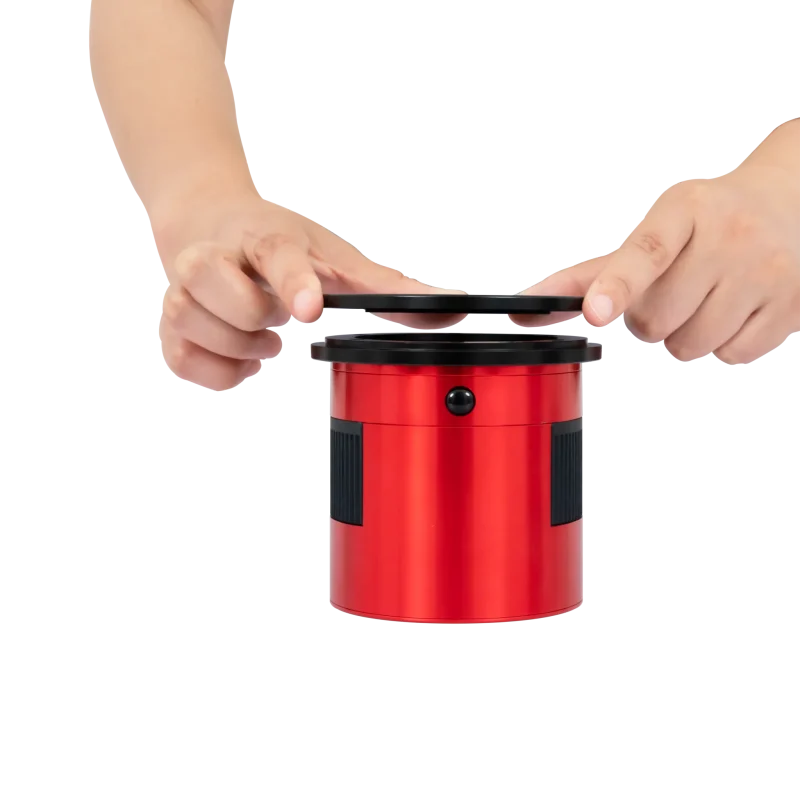

4. Plaats vervolgens de tiltplaat van de M54-tilter op de camera. Draai ze om en bevestig de onder- en bovenplaat met drie M3-schroeven. Lijn de schroeven uit met de M3-schroefgaten (zoals weergegeven in de onderstaande mechanische tekening). De hoek tussen elke twee M3-schroeven moet 120° zijn.

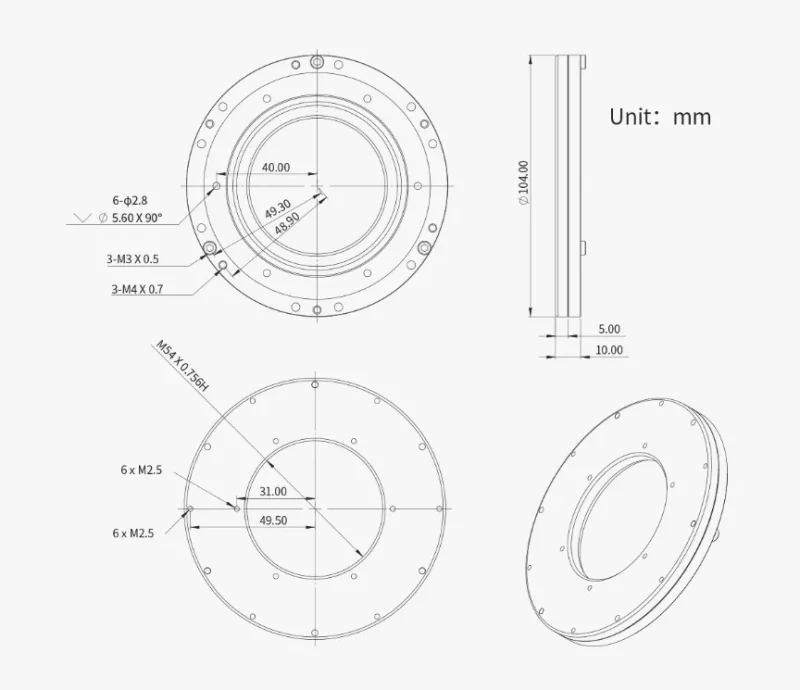

Mechanische tekening

Levering van de ZWO M54Tilter omvat:

• 6x M2.5 verzonken schroeven

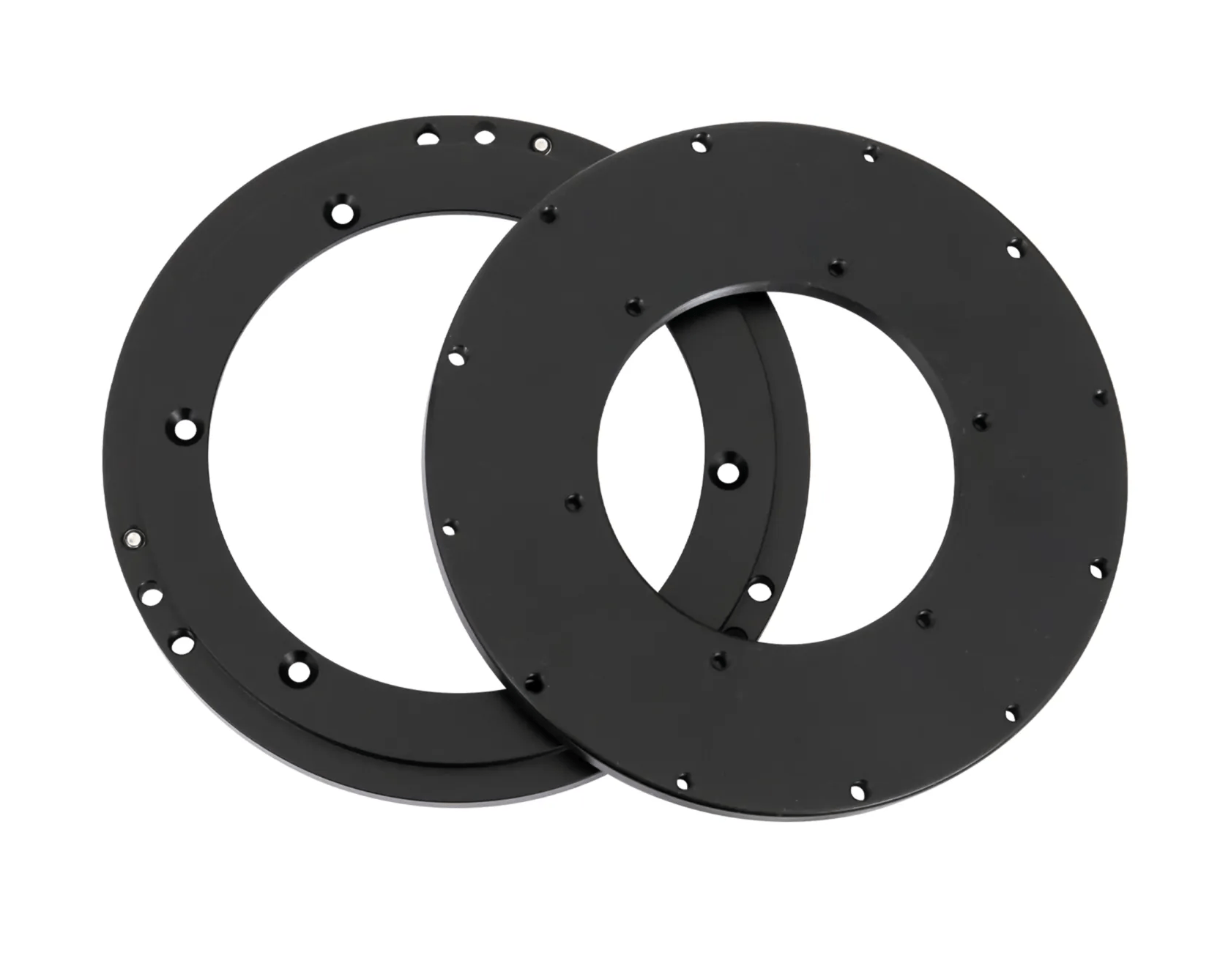

• 1x M54 tilter
